Photovoltaikanlagen gelten als wartungsarm, doch ihre elektrische Infrastruktur muss über viele Jahre zuverlässig funktionieren. Dabei verdienen die Leitungen zwischen Solarmodulen, Generatoranschlusskasten, Wechselrichter und weiteren Anlagenkomponenten besondere Aufmerksamkeit. Ein ungeeignetes oder nachlässig verlegtes Solarkabel kann die Leistung beeinträchtigen, unnötige Energieverluste verursachen und im ungünstigsten Fall die Betriebssicherheit gefährden. Die Auswahl sollte deshalb nicht allein vom Preis oder vom vorhandenen Querschnitt abhängig gemacht werden. Entscheidend ist vielmehr das Zusammenspiel aus elektrischer Belastbarkeit, Spannungsebene, Leitungslänge, Umgebungsbedingungen und mechanischer Beanspruchung. Ebenso wichtig ist eine Verlegung, bei der Kabel weder dauerhaft unter Zug stehen noch an scharfen Kanten scheuern oder ungeschützt auf Dachflächen liegen. Was zunächst wie ein kleines Detail der Anlagenplanung wirkt, hat somit erheblichen Einfluss auf Effizienz, Verfügbarkeit und Lebensdauer des gesamten Photovoltaiksystems.
Für die konkrete Materialauswahl lohnt sich ein Blick auf spezialisierte Sortimente, in denen Leitungen nach Kabeltyp, Querschnitt und Länge unterschieden werden. Ein passendes Solarkabel sollte nicht nur elektrisch zur Anlage passen, sondern auch für UV-Strahlung, Feuchtigkeit, Temperaturschwankungen und die vorgesehene Verlegeart geeignet sein. Werden Leitungen auf Maß zugeschnitten, lassen sich unnötige Reststücke und zusätzliche Verbindungsstellen vermeiden. Das ist besonders bei größeren Dachflächen, mehreren Wechselrichtern oder industriellen Photovoltaikprojekten praktisch. Trotzdem ersetzt eine große Auswahl keine fachgerechte Planung: Vor der Bestellung müssen Leitungslänge, Strombelastung, Systemspannung und passende Steckverbinder geprüft werden.
Aus Sicht moderner Industrie- und Fertigungslösungen ist die Verkabelung ein klassisches Beispiel dafür, dass Anlagen nur so zuverlässig arbeiten wie ihre vermeintlich unscheinbaren Komponenten. Bei infomorelos.com betrachten wir technische Systeme daher möglichst durchgängig: von der Auswahl einzelner Betriebsmittel über die Montage bis zur späteren Prüfung und Dokumentation. Dieser Ansatz lässt sich unmittelbar auf Photovoltaikanlagen übertragen. Hochwertige Module und leistungsfähige Wechselrichter allein ergeben noch keine dauerhaft stabile Anlage. Erst wenn Leitungen, Steckverbinder, Schutzkonzept und Leitungsführung aufeinander abgestimmt sind, entsteht ein belastbares Gesamtsystem. Das betrifft kleine Anlagen auf Gewerbedächern ebenso wie große Freiflächenprojekte, Produktionsstandorte mit Eigenversorgung oder Photovoltaiklösungen, die in automatisierte Energie- und Lastmanagementsysteme eingebunden werden.
Warum gewöhnliche Elektroleitungen für Photovoltaikanlagen nicht ausreichen
Leitungen in Photovoltaikanlagen sind Bedingungen ausgesetzt, die bei einer normalen Gebäudeinstallation kaum in dieser Kombination auftreten. Auf einem Dach wechseln Temperaturen innerhalb kurzer Zeit erheblich. Im Sommer können sich dunkle Flächen stark aufheizen, während im Winter Frost, Feuchtigkeit und Schnee auf die Installation einwirken. Hinzu kommen UV-Strahlung, Ozon, Windbewegungen und mögliche mechanische Belastungen während der Montage oder Wartung. Ein geeignetes Solarkabel besitzt daher eine robuste, für den Außeneinsatz ausgelegte Isolierung und bleibt auch bei unterschiedlichen Temperaturen ausreichend flexibel. Leitungen nach gängigen Photovoltaikstandards, beispielsweise vom Typ H1Z2Z2-K, sind speziell für solche Anforderungen konzipiert. Sie werden typischerweise für die Gleichstromseite einer Anlage eingesetzt und müssen zur vorgesehenen Systemspannung passen. Herkömmliche Installationsleitungen sollten nicht einfach deshalb verwendet werden, weil sie gerade verfügbar sind oder der Leiterquerschnitt auf den ersten Blick passend erscheint. Material, Isolation und Alterungsbeständigkeit sind mindestens ebenso wichtig wie die reine Stromtragfähigkeit.
Der richtige Kabelquerschnitt ist eine technische und wirtschaftliche Entscheidung
Bei der Wahl des Querschnitts geht es nicht nur darum, eine Überhitzung der Leitung zu vermeiden. Jeder elektrische Leiter besitzt einen Widerstand und verursacht damit Verluste. Je länger die Leitung und je höher der fließende Strom, desto stärker wirkt sich ein zu knapp bemessener Querschnitt aus. Ein größerer Leiterquerschnitt reduziert den Spannungsfall, benötigt jedoch mehr Material und kann die Montage erschweren. Die wirtschaftlich sinnvolle Lösung liegt deshalb zwischen unnötiger Überdimensionierung und riskanter Sparsamkeit. Für die Berechnung werden unter anderem Stromstärke, Leitungslänge, Leitermaterial, Verlegeart und zulässiger Spannungsfall berücksichtigt. Auf der Gleichstromseite ist außerdem zu beachten, dass für Hin- und Rückleitung die gesamte wirksame Strecke zählt. Wer lediglich die Entfernung zwischen Modulfeld und Wechselrichter einsetzt, unterschätzt den tatsächlichen Leitungsweg. Gerade bei größeren Dachflächen, langen Stringleitungen oder weit entfernten Technikräumen kann das Ergebnis deutlich von einer überschlägigen Einschätzung abweichen.
Auch die Betriebsbedingungen dürfen bei der Dimensionierung nicht unter den Tisch fallen. Mehrere gebündelte Leitungen können Wärme schlechter abgeben als einzeln verlegte Kabel. Hohe Umgebungstemperaturen, geschlossene Kabelkanäle oder wärmegedämmte Bereiche verändern die zulässige Belastbarkeit zusätzlich. Die Planung sollte sich daher nicht auf eine einfache Tabelle ohne Kontext beschränken. In industriellen Anlagen kommt ein weiterer Aspekt hinzu: Erweiterungen werden oft bereits bei der Erstplanung berücksichtigt. Soll die Photovoltaikanlage später zusätzliche Modulfelder, Speicher oder weitere Wechselrichter erhalten, kann eine vorausschauend dimensionierte Leitungsinfrastruktur spätere Umbauten vereinfachen. Trotzdem ist „größer“ nicht automatisch „besser“. Klemmen, Steckverbinder, Kabelverschraubungen und Verteilkomponenten müssen den gewählten Querschnitt aufnehmen können. Eine fachgerechte Auslegung betrachtet deshalb immer die komplette Verbindung und nicht nur das Kabel als isoliertes Einzelteil.
Spannung, Strom und Leitungslänge als zusammenhängendes System verstehen
Photovoltaikmodule erzeugen Gleichstrom, wobei mehrere Module gewöhnlich zu Strings verschaltet werden. Dadurch addieren sich je nach Schaltungsart Spannungen oder Ströme. Für die Kabelauswahl sind sowohl die maximale Betriebsspannung als auch mögliche Grenzwerte bei niedrigen Temperaturen relevant, denn die Leerlaufspannung eines Moduls kann bei Kälte steigen. Das verwendete Solarkabel muss für die maximal zu erwartende Systemspannung geeignet sein. Ebenso muss die Strombelastbarkeit zur Stringkonfiguration passen. Bei parallel geschalteten Strings können im Fehlerfall Rückströme auftreten, die im Schutzkonzept berücksichtigt werden müssen. Die Leitung ist somit Teil einer elektrischen Kette, zu der Module, Steckverbinder, Sicherungen, Trennstellen und Wechselrichter gehören. Änderungen an nur einem dieser Elemente können Auswirkungen auf andere Komponenten haben. Besonders bei der Erweiterung bestehender Anlagen empfiehlt es sich deshalb, nicht einfach den vorhandenen Kabeltyp zu kopieren, sondern die tatsächlichen Betriebsdaten erneut zu prüfen.
Materialeigenschaften, Kennzeichnungen und Normen richtig einordnen
Auf Kabelmänteln befinden sich Kennzeichnungen, die weit mehr als bloße Produktinformationen darstellen. Sie geben beispielsweise Hinweise auf Leitungstyp, Querschnitt, Nennspannung und Hersteller. Für Photovoltaikanwendungen kommen häufig flexible, feindrähtige Kupferleiter mit einer widerstandsfähigen Isolierung zum Einsatz. Die Flexibilität erleichtert die Führung entlang von Montagesystemen und durch enge Bereiche, entbindet jedoch nicht von der Einhaltung zulässiger Biegeradien. Zu enge Bögen können Leiter und Isolation belasten. Bei der Produktauswahl sollte außerdem darauf geachtet werden, dass das Kabel für den vorgesehenen Einsatzbereich ausgewiesen ist und zu den Anforderungen der Anlage passt. Relevante Vorgaben ergeben sich unter anderem aus den für Photovoltaikleitungen und Niederspannungsinstallationen geltenden Normen und Installationsregeln. Kennzeichnungen wie H1Z2Z2-K erleichtern die Orientierung, ersetzen aber keine technische Prüfung. Entscheidend bleibt, ob Spannung, Temperaturbereich, mechanische Eigenschaften und Verlegebedingungen mit dem konkreten Projekt übereinstimmen.
Brandschutz ist ebenfalls ein wichtiger Teil der Bewertung. Je nach Gebäudeart, Leitungsweg und Nutzung können zusätzliche Anforderungen an das Brandverhalten oder die Rauchgasentwicklung bestehen. Das gilt besonders für Produktionshallen, Lagergebäude, öffentliche Einrichtungen und Leitungsführungen durch brandschutztechnisch getrennte Bereiche. Ein für die Außenverlegung geeignetes Kabel erfüllt nicht automatisch jede Vorgabe innerhalb eines Gebäudes. Übergänge vom Dach in Technikräume sollten daher frühzeitig geplant werden. Abschottungen, Einführungssysteme und Kabelwege müssen zum jeweiligen Brandschutzkonzept passen. Auch die räumliche Trennung von Gleichstrom- und Wechselstromleitungen sowie von Daten- und Steuerleitungen kann relevant sein. Eine saubere Planung verhindert, dass auf der Baustelle improvisiert werden muss – denn Improvisation und Gleichspannung sind selten ein besonders harmonisches Paar.

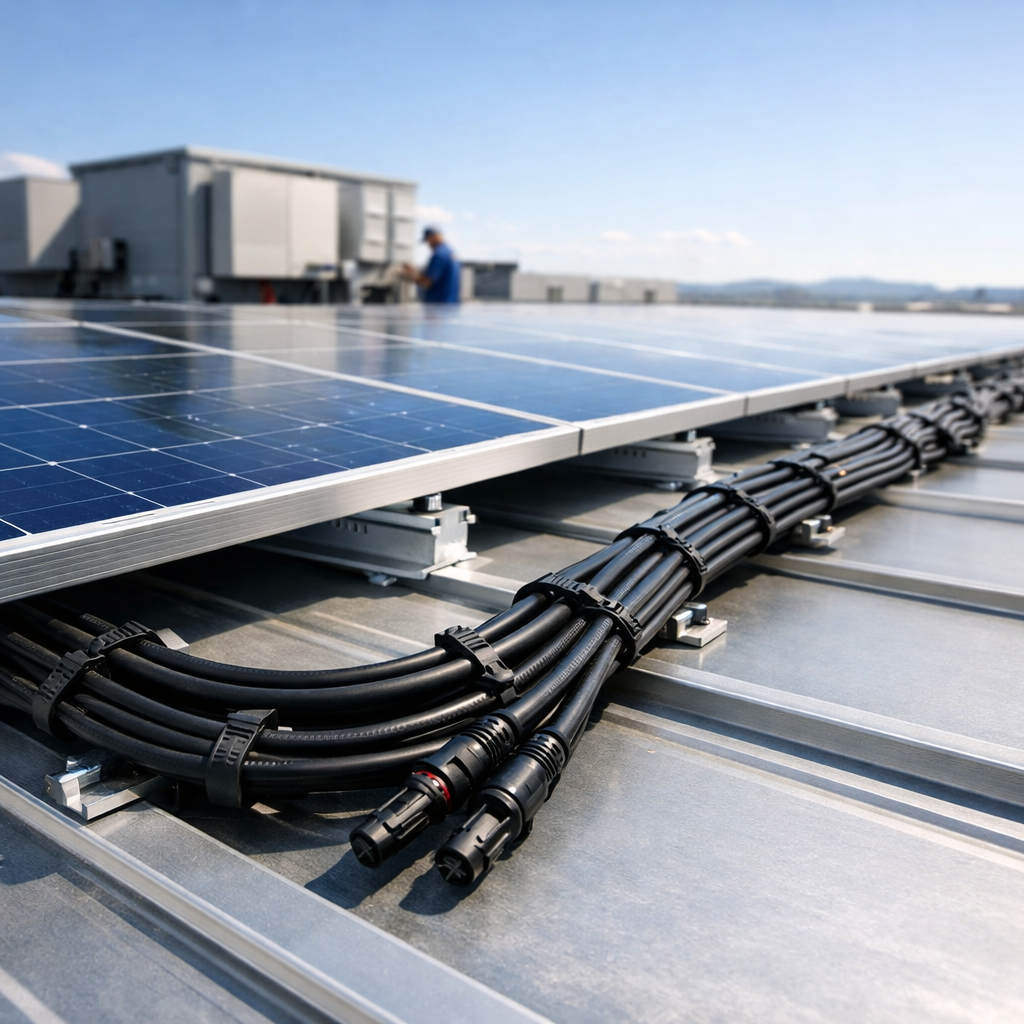

Solarkabel auf Dächern sicher und dauerhaft verlegen
Auf dem Dach sollten Kabel nicht lose auf der Dachhaut liegen. Dort können sie sich in Wasseransammlungen befinden, durch Wind bewegt werden oder an rauen Oberflächen scheuern. Besser ist eine befestigte Leitungsführung entlang der Unterkonstruktion oder in dafür vorgesehenen Kabelmanagementsystemen. Die eingesetzten Halter müssen für die Außenanwendung geeignet sein und dürfen die Isolierung nicht einschneiden. Gewöhnliche Kabelbinder altern unter UV-Strahlung unter Umständen schneller als erwartet. Für dauerhaft exponierte Bereiche sind entsprechend beständige Befestigungslösungen erforderlich. Zugbelastungen an Steckverbindern müssen vermieden werden, ebenso frei hängende Leitungsschlaufen. Gleichzeitig sollte etwas Bewegungsreserve vorhanden sein, damit Wärmeausdehnung und geringe konstruktive Bewegungen nicht unmittelbar auf Anschlüsse übertragen werden. An Metallkanten, Dachdurchführungen oder Profilenden sind geeignete Schutzmaßnahmen vorzusehen. Eine ordentliche Leitungsführung verbessert nicht nur die Sicherheit, sondern erleichtert auch spätere Sichtprüfungen, Messungen und Reparaturen.
Besondere Aufmerksamkeit benötigen Bereiche, in denen Tiere Zugang zu den Leitungen haben könnten. Marder, Nagetiere und Vögel interessieren sich zwar nicht für Ertragsprognosen, können Kabel aber trotzdem beschädigen. Eine geschützte Führung reduziert dieses Risiko. Ebenso sollten Leitungen so angeordnet werden, dass sie bei Wartungsarbeiten nicht als Trittfläche enden. Werden Kabel durch Wände oder Dächer geführt, sind passende Durchführungssysteme und Abdichtungen erforderlich. Sie müssen Feuchtigkeit fernhalten und dürfen den Kabelmantel nicht quetschen. Waagerechte oder ungünstig geformte Durchführungen können Wasser zur Öffnung leiten, weshalb auch der Verlauf vor und nach der Durchführung zählt. Tropfschleifen und eine kontrollierte Leitungsführung helfen dabei, Niederschlag von sensiblen Stellen wegzuführen. Kleine Details entscheiden hier häufig darüber, ob eine Installation nach zehn Jahren noch ordentlich aussieht oder bereits vermeidbare Schäden zeigt.
Steckverbinder sind keine beliebig austauschbaren Zubehörteile
Viele Fehler entstehen nicht im Kabel selbst, sondern an den Anschlussstellen. Photovoltaik-Steckverbinder müssen zum verwendeten Leiterquerschnitt passen und mit den vorgesehenen Werkzeugen verarbeitet werden. Unsachgemäß gecrimpte Kontakte können einen erhöhten Übergangswiderstand verursachen. Dadurch entsteht Wärme, die bei hoher Belastung zu Schäden führen kann. Auch äußerlich ähnlich aussehende Stecksysteme verschiedener Hersteller sollten nicht ohne bestätigte Kompatibilität miteinander kombiniert werden. Mechanisch einrastend bedeutet nicht automatisch elektrisch und normativ passend. Kontakte, Dichtungen und Gehäuse sind als abgestimmtes System entwickelt. Abweichende Materialpaarungen oder geringe Maßunterschiede können die Verbindung langfristig beeinträchtigen. Bei der Montage sind saubere Schnittflächen, korrekt abisolierte Leiter und unbeschädigte Dichtelemente unverzichtbar. Die fertige Verbindung sollte anschließend entsprechend den Installationsvorgaben kontrolliert werden. Zangen, Messer und Hoffnung allein ergeben noch keine fachgerechte Steckverbindung.
Bestelllänge und Zuschnitt praxisgerecht planen
Vor der Bestellung lohnt sich eine möglichst genaue Aufnahme der Kabelwege. Die reine Luftlinie zwischen zwei Komponenten reicht nicht aus. Befestigungswege, Bögen, Höhenunterschiede, Gebäudeeinführungen und notwendige Reserven müssen einbezogen werden. Gleichzeitig sollte die Reserve nicht als großer, unkontrolliert aufgewickelter Kabelvorrat auf dem Dach enden. Besser sind nachvollziehbar geplante Längen mit moderaten Zugaben an geeigneten Stellen. Anbieter wie Maskabel erleichtern eine projektbezogene Beschaffung, indem Kabel in unterschiedlichen Querschnitten und Längen angeboten und ab fünf Metern auf Maß zugeschnitten werden. Das kann sowohl Materialreste als auch unnötige Verbindungsstellen reduzieren. Ein Kabel-Finder, der nach Kabeltyp, Adernzahl, Querschnitt und Länge unterscheidet, ist vor allem dann hilfreich, wenn neben Photovoltaikleitungen noch Steuer-, Netzwerk-, Erd- oder Anschlussleitungen für weitere Anlagenteile benötigt werden.
Bei gewerblichen Projekten sollte die Materialplanung eng mit Bauablauf und Dokumentation verknüpft werden. Unterschiedliche Stringlängen, getrennte Dachflächen und mehrere Wechselrichter können schnell zu einer Vielzahl ähnlicher Leitungspositionen führen. Werden zugeschnittene Kabel ohne Kennzeichnung auf die Baustelle geliefert oder dort ungeordnet verteilt, ist der Zeitgewinn rasch dahin. Sinnvoll sind eindeutige Positionslisten, Längenangaben und eine klare Zuordnung zu den jeweiligen Anlagenbereichen. Für größere Mengen können Staffelpreise und individuelle Angebote wirtschaftlich interessant sein, doch die niedrigsten Materialkosten sind nicht zwangsläufig die günstigste Gesamtlösung. Fehlende Meter, überflüssige Restrollen oder kurzfristige Nachbestellungen verursachen ebenfalls Aufwand. Eine realistische Mengenermittlung verbessert daher Einkauf, Montage und Terminplanung zugleich.
Trennung, Kennzeichnung und Dokumentation erleichtern den späteren Betrieb
Eine saubere Installation endet nicht mit der letzten Kabelbefestigung. Leitungen sollten eindeutig gekennzeichnet und den jeweiligen Strings, Wechselrichtereingängen oder Verteilpunkten zugeordnet werden können. Das erleichtert Messungen, Fehlersuche und spätere Erweiterungen. Besonders in industriellen Umgebungen, in denen Photovoltaik, Energiespeicher, Ladeinfrastruktur und Produktionsanlagen miteinander vernetzt sind, wächst die Bedeutung einer konsistenten Dokumentation. Kabelpläne, Stromlaufpläne und Prüfprotokolle sollten den tatsächlichen Ausführungsstand wiedergeben. Provisorische Änderungen, die nirgends eingetragen sind, entwickeln mit den Jahren gern ein erstaunlich hartnäckiges Eigenleben. Ebenso wichtig ist eine nachvollziehbare Trennung verschiedener Leitungssysteme. Energie-, Steuer- und Datenleitungen können je nach Aufbau unterschiedliche Anforderungen an Abstände, Führung und Schutz besitzen. Strukturierte Kabelwege schaffen Übersicht und reduzieren das Risiko, bei späteren Arbeiten versehentlich die falsche Verbindung zu lösen oder zu beschädigen.
Prüfung vor der Inbetriebnahme schützt Anlage und Personal
Vor der Inbetriebnahme muss kontrolliert werden, ob die Installation den Planungs- und Sicherheitsvorgaben entspricht. Dazu gehören Sichtprüfungen der Leitungswege, Befestigungen, Steckverbinder, Durchführungen und Kennzeichnungen. Elektrische Messungen prüfen unter anderem Polarität, Isolation und die plausiblen Werte der einzelnen Strings. Eine vertauschte Polarität oder ein fehlerhafter Anschluss kann Bauteile beschädigen und stellt ein Sicherheitsrisiko dar. Da Photovoltaikmodule bereits bei Lichteinfall Spannung erzeugen, lässt sich die Gleichstromseite nicht wie ein gewöhnlicher, vollständig spannungsfreier Stromkreis behandeln. Arbeiten an Anschlüssen und Schutzkomponenten gehören daher in die Hände qualifizierter Elektrofachkräfte. Persönliche Schutzausrüstung, geeignete Messgeräte und klar definierte Arbeitsabläufe sind unverzichtbar. Auch digitale Prüfprotokolle können sinnvoll sein, weil sie Messergebnisse eindeutig dokumentieren und spätere Vergleiche erleichtern.
Nach der Inbetriebnahme ermöglichen Monitoringdaten eine zusätzliche Plausibilitätskontrolle. Auffällige Unterschiede zwischen vergleichbaren Strings können auf Verschattung, Modulfehler, Kontaktprobleme oder Leitungsverluste hinweisen. Allerdings ersetzen Ertragsdaten keine elektrische Prüfung. Ein Kabelschaden kann sich schleichend entwickeln und zunächst nur geringe Auswirkungen zeigen. Regelmäßige Sichtkontrollen und anlassbezogene Messungen bleiben deshalb wichtig, insbesondere nach Dacharbeiten, Unwettern oder Umbauten. Wärmebildaufnahmen können unter geeigneten Betriebsbedingungen auffällige Anschlussstellen sichtbar machen. Entscheidend ist, Beobachtungen fachlich einzuordnen und nicht vorschnell einzelne Komponenten zu verdächtigen. Ein niedriger Ertrag hat viele mögliche Ursachen – vom verschmutzten Modul bis zur Netzbegrenzung. Gute Diagnostik folgt daher einem strukturierten Prozess statt dem Prinzip „erst tauschen, dann nachdenken“.
Industrielle Photovoltaik braucht vorausschauendes Kabelmanagement
In Produktionsbetrieben ist eine Photovoltaikanlage häufig Bestandteil eines größeren Energiesystems. Wechselrichter kommunizieren mit Energiemanagementplattformen, Speicher reagieren auf Lastspitzen und Maschinen werden abhängig von Verfügbarkeit oder Strompreis betrieben. Die Verkabelung umfasst dann nicht nur DC- und AC-Leitungen, sondern auch Netzwerk-, Mess-, Kommunikations- und Steuerverbindungen. Ein modular geplantes Kabelmanagement erleichtert Erweiterungen und verhindert, dass neue Leitungen später quer durch bestehende Anlagenbereiche geführt werden müssen. Reservierte Trassen, sauber dimensionierte Durchführungen und verständliche Kennzeichnungen sind deshalb keine übertriebene Vorsicht, sondern Teil einer zukunftssicheren Infrastruktur. Gleichzeitig sollten Leistungs- und Kommunikationsleitungen so geführt werden, dass mögliche Störeinflüsse berücksichtigt werden. Wer Photovoltaik als Baustein einer digitalisierten Produktion versteht, plant nicht nur die aktuelle Modulleistung, sondern auch die Datenflüsse und Wartungsprozesse der kommenden Jahre.
Häufige Fehler vermeiden, bevor sie teuer werden
Zu den typischen Planungsfehlern gehören zu geringe Querschnitte, unterschätzte Leitungslängen und ungeeignete Kabel für den Außenbereich. Während der Montage entstehen Probleme häufig durch zu enge Biegeradien, mangelhafte Befestigungen, scheuernde Leitungen oder schlecht verarbeitete Steckverbinder. Ebenfalls kritisch sind unnötige Kupplungsstellen, gemischte Stecksysteme und ungeschützte Dachdurchführungen. Viele dieser Mängel bleiben zunächst unbemerkt, weil die Anlage trotzdem Energie liefert. Erst Jahre später zeigen sich Ertragsverluste, Isolationsfehler oder thermisch belastete Kontaktstellen. Vorbeugung ist hier deutlich günstiger als Fehlersuche im laufenden Betrieb. Eine sorgfältige Planung, geeignetes Material und eine dokumentierte fachgerechte Montage zahlen sich über die gesamte Nutzungsdauer aus. Das Solarkabel mag im Vergleich zu Modulen und Wechselrichter wie eine Nebenrolle wirken. Technisch gesehen gehört es jedoch zur tragenden Besetzung – und sollte auch so behandelt werden.
Häufig gestellte Fragen zu Photovoltaikkabeln
Welcher Kabelquerschnitt eignet sich für eine Photovoltaikanlage?
Bei privaten und kleineren gewerblichen Photovoltaikanlagen werden auf der Gleichstromseite häufig Querschnitte von 4 oder 6 mm² verwendet. Das ist allerdings keine allgemeingültige Vorgabe. Welcher Querschnitt tatsächlich erforderlich ist, hängt vom maximalen Strom, der gesamten Leitungslänge, der Verlegeart, der Umgebungstemperatur und dem zulässigen Spannungsfall ab. Bei langen Kabelwegen oder höherer Strombelastung kann ein größerer Querschnitt sinnvoll beziehungsweise notwendig sein. Zu berücksichtigen ist außerdem, ob mehrere Leitungen eng gebündelt verlegt werden und wie gut sie ihre Wärme an die Umgebung abgeben können. Steckverbinder, Klemmen und Kabelverschraubungen müssen ebenfalls zum ausgewählten Querschnitt passen. Statt sich allein an üblichen Erfahrungswerten zu orientieren, sollte der Querschnitt deshalb projektbezogen berechnet und von einer Elektrofachkraft geprüft werden.
Was ist besser: ein Solarkabel mit 4 mm² oder mit 6 mm²?
Ein Kabel mit 6 mm² besitzt einen geringeren elektrischen Widerstand als eine ansonsten vergleichbare Leitung mit 4 mm². Dadurch lässt sich der Spannungsfall insbesondere auf längeren Strecken reduzieren. Das bedeutet jedoch nicht, dass 6 mm² in jeder Anlage automatisch die bessere Wahl ist. Bei kurzen Wegen und überschaubaren Stringströmen kann ein fachgerecht berechneter Querschnitt von 4 mm² technisch vollkommen ausreichend sein. Ein größerer Querschnitt kostet mehr, benötigt mehr Material und ist aufgrund seines Durchmessers mitunter schwieriger zu verlegen. Außerdem müssen alle Anschlusskomponenten dafür zugelassen sein. Die Entscheidung sollte daher anhand konkreter Anlagendaten erfolgen. Maßgeblich sind nicht nur Nennleistung und Modulanzahl, sondern ebenso Kabellänge, Strombelastung, Temperatur, Bündelung und die Anforderungen des verwendeten Wechselrichters.
Wie lang darf ein Solarkabel maximal sein?
Eine pauschale maximale Länge gibt es nicht, da Leitungslänge, Strom und Querschnitt gemeinsam den Spannungsfall bestimmen. Technisch kann ein Kabel relativ lang sein, sofern seine Strombelastbarkeit, Spannungsfestigkeit und der zulässige Energieverlust berücksichtigt werden. Wirtschaftlich und energetisch wird eine lange Leitung jedoch zunehmend ungünstig, wenn der Querschnitt nicht entsprechend angepasst wird. Für die Berechnung ist die gesamte elektrische Strecke relevant, also sowohl der Hin- als auch der Rückleiter. Eine Entfernung von 20 Metern zwischen Modulfeld und Wechselrichter kann somit einen deutlich längeren wirksamen Leitungsweg ergeben. Darüber hinaus entstehen bei langen Strecken höhere Materialkosten und mehr potenzielle Berührungspunkte mit baulichen Hindernissen. Wechselrichter sollten deshalb nach Möglichkeit so positioniert werden, dass sichere, wartungsfreundliche und möglichst kurze Kabelwege entstehen, ohne andere Anforderungen wie Temperatur, Zugänglichkeit oder Brandschutz zu vernachlässigen.
Darf ein Solarkabel im Erdreich verlegt werden?
Nicht jedes Photovoltaikkabel ist automatisch für die direkte Verlegung im Erdreich geeignet. Auch wenn eine Leitung witterungs- und UV-beständig ist, bedeutet das nicht zwangsläufig, dass ihr Mantel den mechanischen und chemischen Belastungen einer direkten Erdverlegung dauerhaft standhält. Soll eine Gleichstromleitung unterirdisch geführt werden, muss die Eignung des konkreten Kabeltyps anhand der Herstellerangaben geprüft werden. Häufig erfolgt die Verlegung in einem geeigneten Schutzrohr oder Kabelschutzsystem, das Feuchtigkeit, Druckbelastungen und Beschädigungen bei späteren Erdarbeiten berücksichtigt. Ebenso wichtig sind eine nachvollziehbare Trassenführung, ausreichende Verlegetiefe und eine Kennzeichnung des Leitungswegs. Übergänge zwischen Außen-, Erd- und Gebäudebereichen benötigen besondere Aufmerksamkeit. Da die Anforderungen je nach Projekt und örtlicher Situation variieren, sollte die Ausführung durch eine qualifizierte Elektrofachkraft geplant und geprüft werden.
Dürfen Solarkabel im Innenbereich verlegt werden?
Photovoltaikleitungen können abhängig von ihrer Zulassung grundsätzlich auch durch Gebäude geführt werden. Dabei gelten jedoch zusätzliche Anforderungen, die sich aus Gebäudenutzung, Brandschutzkonzept und Verlauf der Leitung ergeben. Besonders Gleichstromleitungen bleiben bei Tageslicht bis zu geeigneten Trennstellen unter Spannung. Ihr Weg durch Innenräume sollte daher möglichst kurz, geschützt und eindeutig gekennzeichnet sein. Leitungen dürfen nicht ungeschützt über Fluchtwege, durch brandabschnittsbildende Bauteile oder an Stellen geführt werden, an denen mechanische Beschädigungen wahrscheinlich sind. Bei Wand- und Deckendurchführungen können zugelassene Abschottungen erforderlich sein. In Produktions- oder Lagergebäuden kommen häufig weitere betriebliche Vorgaben hinzu. Ob ein bestimmter Kabeltyp für den geplanten Innenbereich geeignet ist, lässt sich deshalb nicht allein anhand der Bezeichnung „Solarkabel“ entscheiden. Herstellerangaben und projektspezifische Brandschutzanforderungen müssen gemeinsam betrachtet werden.
Kann man unterschiedliche Solarkabel miteinander verbinden?
Unterschiedliche Leitungen können technisch nur dann miteinander verbunden werden, wenn sämtliche beteiligten Komponenten dafür vorgesehen und korrekt dimensioniert sind. Kritisch sind vor allem abweichende Querschnitte, unterschiedliche Temperatur- oder Spannungsfreigaben sowie nicht aufeinander abgestimmte Steckverbinder. Die gesamte Verbindung ist letztlich nur so belastbar wie ihr schwächstes Bauteil. Eine zusätzliche Kupplungsstelle erhöht außerdem die Zahl möglicher Fehlerpunkte und sollte nicht ohne triftigen Grund eingeplant werden. Besonders das Zusammenstecken äußerlich ähnlicher Verbinder verschiedener Hersteller ist problematisch, sofern deren Kompatibilität nicht ausdrücklich bestätigt wurde. Auch bei gleicher Bauform können Kontaktmaterialien, Toleranzen und Dichtsysteme voneinander abweichen. Muss eine Leitung verlängert oder repariert werden, sollte eine dafür zugelassene Verbindungslösung verwendet, fachgerecht verarbeitet und anschließend elektrisch geprüft werden. Ein einfaches Verdrillen oder provisorisches Klemmen ist für Photovoltaikleitungen keine geeignete Lösung.
Wie lange hält ein Solarkabel und wann sollte es ausgetauscht werden?
Hochwertige Photovoltaikleitungen sind für einen langjährigen Einsatz unter anspruchsvollen Bedingungen ausgelegt. Ihre tatsächliche Lebensdauer hängt jedoch stark von Materialqualität, Verlegung und Umwelteinflüssen ab. UV-Strahlung, große Temperaturwechsel, Feuchtigkeit, mechanische Reibung, Tierbiss oder dauerhaft zu enge Biegeradien können die Alterung beschleunigen. Ein Austausch erfolgt deshalb nicht allein nach einem starren Kalender, sondern vor allem anhand des festgestellten Zustands und der elektrischen Prüfergebnisse. Warnzeichen sind rissige oder verfärbte Kabelmäntel, Quetschungen, Scheuerstellen, lose Befestigungen, beschädigte Stecker und auffällige Messwerte. Auch nach Dacharbeiten, Stürmen oder Umbauten ist eine Kontrolle ratsam. Verdeckte Leitungsabschnitte lassen sich nicht immer vollständig durch eine Sichtprüfung bewerten, weshalb Isolationsmessungen und weitere fachgerechte Prüfverfahren wichtig bleiben. Beschädigte Leitungen sollten nicht notdürftig geflickt, sondern nach technischer Bewertung fachgerecht ersetzt werden.
